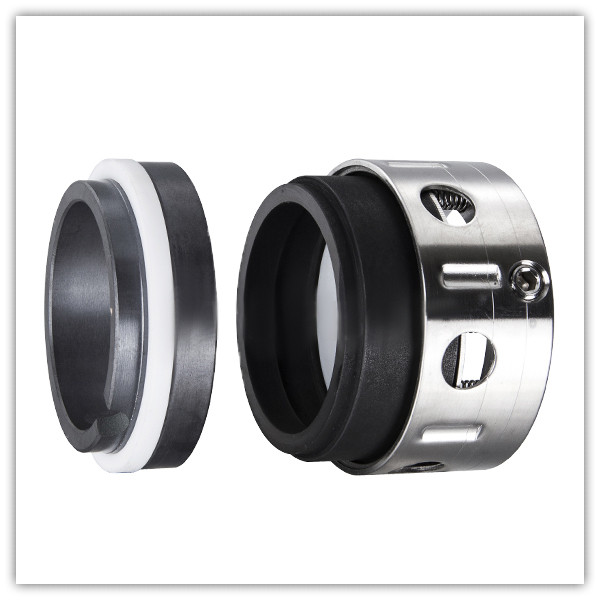

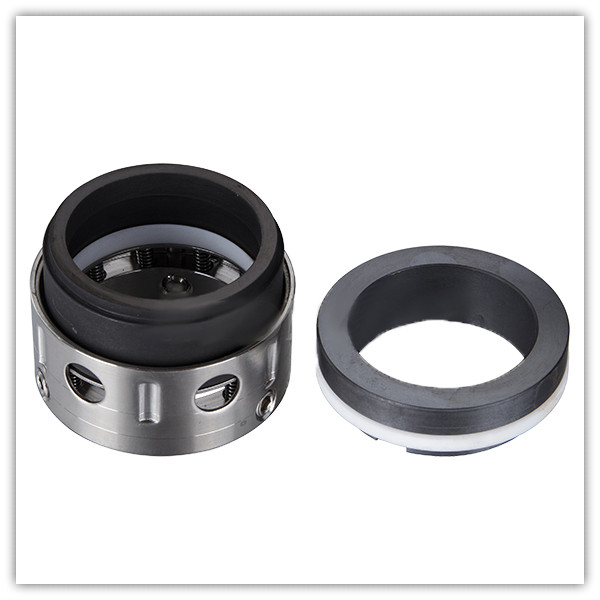

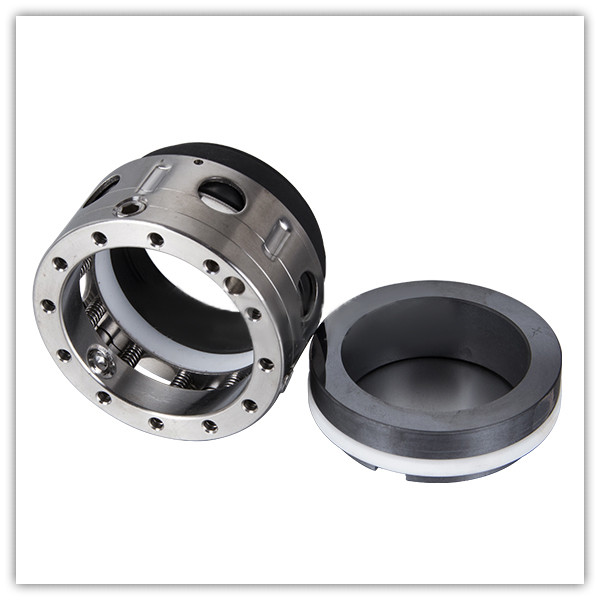

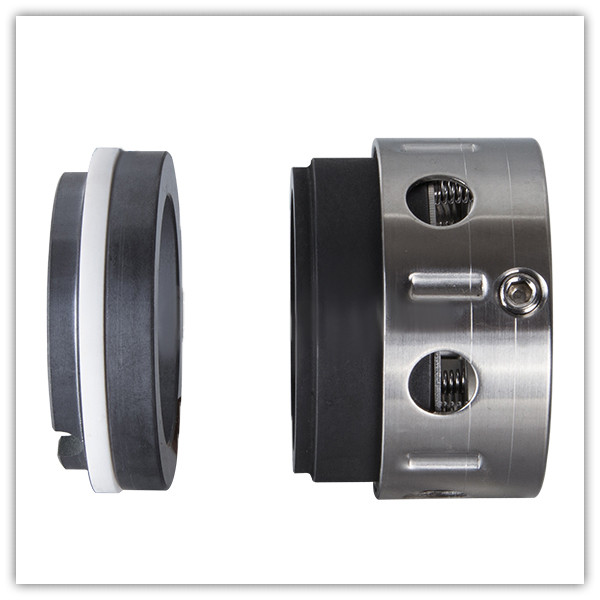

ZL 59B mekaaniset tiivisteet

ZL 59B mekaanisten tiivisteiden etuna on erinomainen tiivistyskyky, pitkä käyttöikä, pieni kitkahäviö, pieni holkkien kuluminen, pitkä huoltojakso, hyvä tärinänkestävyys ja laaja valikoima sovelluksia.

Lähetä kysely

Tuotteen Kuvaus

Mekaaninen kiilatiiviste ZL59B PTFE AES M03, VULCAN 1659B, BURGMANN BT-C56.KB, HOHN CRANE 59B, STERLING 259B

Kuvaus:

ZL 59B mekaaniset tiivisteet
Korvaaminen:
Burgmann BT-C56.KB tiiviste
Aesseal M04 tiiviste
John Crane T59B tiiviste
Sterling 259B sinetti

Käyttöolosuhteet:

Lämpötila: -40 ℃ - +250 ℃
Paine: ≤2,5 MPa
Nopeus: ≤15m/s

Istuintyyppi:

Vakio: BP
Vaihtoehto: BO

Materiaalit:

Kiinteä rengas: piikarbidireaktiosidottu, keraaminen (alumiinioksidi), piikarbidin sintrattu paineeton, Ni-sideaine volframi
Pyörivä
Sormus: Antimoni Impreg. Hiiligrafiitti, hartsikyllästetty hiili
Grafiitti (furaani), piikarbidireaktiosidottu, piikarbidi
Sintrattu paineeton, Ni-sideaine volframi
Karbidi
Jousi- ja metalliosat: ruostumaton teräs, ruostumaton teräs, Hastelloy C-4 metalliseos
Toissijainen tiiviste: puhdas PTFE
Toissijainen tiiviste: puhdas PTFE

Sovellukset:

Puhdas vesi,
Viemärivesi
Öljyä ja muita kohtalaisen syövyttäviä nesteitä

d(mm)	d0	D3	D2	D1	L1	L2	L3	L6
14	18	32	21	25	30.5	12	18.5	6
16	20	34	23	27	30.5	12	18.5	6
18	22	36	27	33	31.5	13.5	20.5	6.5
20	24	38	29	35	31.5	13.5	20.5	6.5
22	26	40	31	37	31.5	13.5	20.5	6.5
24	28		33	39	34.2	13.3	20.3	6.7
25	30	44	34	40	34.5	13	20	7
28	33	47	37	43	37.5	12.5	19.5	7.5
30	35	49	39	45	38	12	19	8
32	38	54	42	48	38	12	19	8
33	38	54	42	48	0	12	19	8
35	40	56	44	50	38	12	19	8
38	43	59	49	56	39.5	13	20	10
40	45	61	51	58	39.5	13	20	10
43	48	64	54	61	39.5	13	20	10
45	50	66	56	63	39.5	13	20	10
48	53	69	59	66	395	13	20	10
50	55	71	62	70	44	13.5	20.5	11.5
53	58	78	65	73	44	13.5	20.5	11.5
55	60	80	67	75	44	13.5	20.5	11.5
58	63	83	70	78	49	13.5	20.5	11.5
60	65	85	72	80	49	13.5	20.5	11.5
63	68	88	75	83	49	13.5	20.5	11.5
65	70	90	77	85	49	13.5	20.5	11.5
70	75	95	83	92	55.5	14.5	21.5	13.5
75	80	104	88	97	55.5	14.5	21.5	13.5
80	85	109	95	105	55	15	22	13
85	90	114	100	110	60	15	2	13
90	95	119	105	115	60	15	22	13
95	100	124	110	120	60	15		13
100	105	129	115	125		15	22	13
